HLF一6系列低噪、节能型混流风机箱
     HLF一6系列低噪、节能型混流风机箱，是介于轴流式和离心式风机之间的一种新型风机箱，它具有离心式风机箱的高压力，又具有轴流式机箱的大流量、效率高、节能、低噪声。 H LF一6系列风机箱是为了满足不同的气象条件下的送风、排气等各项要求的设备，在工业、高层建筑、宾馆、文教卫生部门的空调工程都能广泛使用，重量轻、外形美观、安装方便，维修保养简单。本厂专为空调工程设计的H LF一6系列风机箱，具有噪声小、振动小，与离心式风机箱相比可节电20％，实为理想之产品。 HLF一6系列共有三种形式(卧式、玻璃钢、立式)141种规格供您使用。型号说明： A为设计过滤箱供送风选用： B为不设过滤箱，供排风选用，本栏噪声值为不接管道时噪声。


HLF低噪、节能型混流式风机箱性能参数
参数型号 全压（Pa） 流量(m3/h) 配用风机 风机配用电机 噪声dB(A) 参考重量(Kg) 外形尺寸长×宽×高(mm)
型号 功率(KW) 转速(r/min)
2.5 >523 1696 2.5A Y801-2 0.75 2900 >34 110 a 1319×522×572
133 848 Y801-4 0.55 1450 53 b 1025×522×572
3 767 2930 3A Y802-2 1.1 2900 66 140 a 1360×625×675
192 1456 Y801-4 0.55 1450 54 b 1065×625×675
3.5 1044 4650 3.5A Y90L-2 2.2 2900 68 175 a 1405×654×704
261 2327 Y801-4 0.55 1450 56 b 1130×654×704
4 1363 6946 4A Y132S1-2 5.5 2900 70 210 a 1445×710×760
341 3473 Y802-4 0.75 1450 58
149 2299 Y802-6 0.55 960 53 b 1180×710×760
4.5 1725 9889 4.5A Y132S2-2 7.5 2900 71 255 a 1502×786×836
431 4945 Y90S-4 1.1 1450 59
189 3274 Y802-6 0.55 960 54 b 1248×786×836
5 2130 13565 5A Y160M2-2 15 2900 72 295 a 1604×844×894
532 6783 Y100L1-4 2.2 1450 60
233 4491 Y90S-6 0.75 960 55 b 1316×844×894
5.5 644 9028 5.5A Y100L-4 3 1450 62 335 a 1654×914×977
282 5977 Y90L-6 1.1 960 57
159 4483 Y100L1-8 0.75 720 55 b 1359×914×977
6 767 11721 6A Y132S-4 5.5 1450 65 380 a 1761×976×1039
336 7760 Y100L-6 1.5 960 59
189 5820 Y100L-8 1.1 720 56 b 1500×976×1039
6.5 990 14902 6.5A Y132M-4 7.5 1450 68 430 a 1853×1039×1102
394 9866 Y112M-6 2.2 960 61
222 7399 Y100L1-8 1.1 720 57 b 1613×1093×1102
7 1044 18612 7A Y160M-4 11 1450 70 500 a 1950×1109×1189
457 12322 Y132S-6 3 960 64
257 9242 Y122M-8 1.5 720 58 b 1710×1109×1189

HLF低噪、节能型混流式风机箱性能参数
型号、参数 全压（pa） 流量（m3/h） 配用风机 风机配用电机 噪声dB（A） 参考重量（kg） 外形尺寸
长×宽×高（mm）
型号 功率（kw） 转速（r/min）
7.5 1198 22892 7.5A Y160L-4 15 1450 72 570 a 2046×1170×1250
525 15156 Y132M1-6 4 960 66
295 11367 Y132S-8 2.2 720 60 b 1796×1170×1250
8 1363 27782 8A Y180M-4 18.5 1450 74 645 a 2114×1231×1311
597 18394 Y132M2-6 5.5 960 68
336 13759 Y132S-8 2.2 720 62 b 1886×1231×1311
8.5 1539 33323 8.5A Y180L-4 22 1450 77 730 a 2205×1298×1378
674 22062 Y160M-6 7.5 960 70
379 16547 Y132M-8 3 720 64 b 1985×1298×1378
9 1726 39557 9A Y200L-4 30 1450 80 825 a 2315×1374×1474
756 26189 Y160L-6 11 960 73
425 19642 Y160M1-8 4 720 66 b 2065×1374×1474
9.5 1920 46526 9.5A Y225S-4 37 1450 83 940 a 2395×1441×1541
842 30803 Y160L-6 11 960 76
473 23102 Y160M2-8 5.5 720 68 b 2145×1441×1541
10 2135 54262 10A Y250M-4 55 1450 86 1060 a 2555×1506×1606
934 35925 Y180L-6 15 960 78
525 26944 Y160L-8 7.5 720 71 b 2250×1506×1606
10.5 2346 62819 10.5A Y280S-4 75 1450 94 1210 a 2815×1581×1681
1028 41591 Y200L1-6 18.5 960 80
578 31193 Y180L-8 11 720 73 b 2358×1581×1681
11 2575 72228 11A Y280M-4 90 1450 94 1340 a 2710×1664×1784
1128 4780 Y200L2-6 22 960 82
635 35865 Y180L-8 11 720 76 b 2400×1664×1784
11.5 2814 82532 11.5A Y315S-4 110 1450 97 1480 a 2795×1745×1865
1233 54642 Y225M-6 30 960 84
694 40981 Y200L-8 15 720 78 b 2475×1745×1865
12 3064 93772 12A Y315M-4 132 1450 100 1710 a 2920×1831×1971
1343 62083 Y250M-6 37 960 87
755 46562 Y200L-8 15 720 80 b 2600×1831×1971
12.5 3325 105988 12.5A Y315L-4 160 1450 104 1950 a 3080×1887×2027
1457 7017 Y280S-6 45 960 90
820 52628 Y225S-8 18.5 720 82 b 2760×1887×2027
13 1576 78933 13A Y280M-6 55 960 93 2070 a 2951×1985×2125
886 59200 Y225M-8 22 720 84
536 46044 Y200L-10 11 560 75 b 2630×1985×2125
13.5 1700 88396 13.5A Y315S-6 75 960 96 2260 a 3040×2051×2191
956 66297 Y250M-8 30 720 86
578 57564 Y225S-10 15 560 76 b 2750×2051×2191
14 1828 98586 14A Y315M-6 90 960 99 2470 a 3190×2107×2267
1028 73939 Y280S-8 37 720 89
622 57508 Y225M-10 18.5 560 78 b 2870×2107×2267

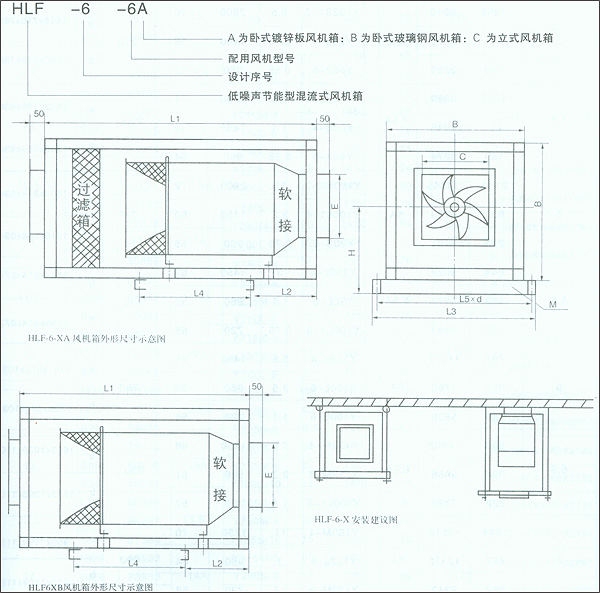

HLF系列风机箱外形尺寸
型号 L1 B C E L2 L3 L4 L5×D H M
2.5 a 1219 522 300 250 275 622 a 485 527×φ10 311 50
b 925 b 367
3 a 1260 625 300 250 275 725 a 515 675×φ10 362 50
b 975 b 385
3.5 a 1305 654 400 300 275 754 a 570 704×φ12 377 50
b 1030 b 425
4 a 1345 710 450 350 281 810 a 610 760×φ12 405 50
b 1080 b 440
4.5 a 1402 786 500 400 281 886 a 665 836×φ12 443 50
b 1148 b 480
5 a 1504 844 550 450 287 944 a 754 894×φ14 472 50
b 1216 b 550
5.5 a 1554 914 600 500 287 1040 a 780 977×φ14 520 63
b 1259 b 570
6 a 1661 976 650 550 307 1102 a 835 1039×φ14 551 63
b 1400 b 600
6.5 a 1753 1039 700 600 310 1165 a 895 1102×φ16 582 63
b 1513 b 645
7 a 1850 1109 750 650 313 1269 a 995 1189×φ16 634 80
b 1610 b 730
7.5 a 1946 1170 800 700 313 1330 a 1075 1250×φ16 665 80
b 1696 b 795
8 a 2014 1231 850 750 316 1391 a 1117 1311×18 695 80
b 1846 b 820
8.5 a 2105 1298 900 800 316 1458 a 1220 1378×φ18 729 80
b 1885 b 920
9 a 2215 1374 950 850 349 1574 a 1310 1474×φ20 787 100
b 1965 b 980
9.5 a 2295 1441 1000 900 349 1641 a 1350 1541×φ20 820 100
b 2045 b 1025
10 a 2405 1506 1050 950 349 1706 a 1446 1606×φ22 853 100
b 2150 b 1100
10.5 a 2544 1581 1100 1000 351 1781 a 1590 1681×φ22 890 100
b 2218 b 1200
11 a 2570 1664 1150 1050 354 1904 a 1610 1784×φ22 952 120
b 2260 b 1220
11.5 a 2655 1745 1200 1100 356 1985 a 1685 1865×φ22 992 120
b 2335 b 1270
12 a 2780 1830 1250 1150 360 2110 a 1810 1970×φ24 1055 140
b 2460 b 1380
12.5 a 2940 1887 1300 1200 362 2167 a 1970 2027×φ24 1083 140
b 2620 b 1520
13 a 2781 1985 1350 1250 364 2265 a 1810 2125×φ24 1132 140
b 2490 b 1340
13.5 a 2900 2050 1400 1300 364 2330 a 1930 2190×φ24 1165 140
b 2610 b 1450
14 a 3050 2107 1450 1350 367 2427 a 2050 2267×φ24 1213 160
b 2730 b 1560
