SDF系列隧道式轴流风机
    SDF系列隧道式轴流风机主要用于地下铁道通风换气,亦可用于铁路隧道、山洞及地下工程和建筑物的通风换气,是一种高压力、低噪声、高效轴流风机。针对目前国内尚无该系列专用风机,而地下工程建筑的蓬勃发展又需大量进口的现状,采用先进的CAD系统软件,经多目标优化设计成与国内一般地下工程建筑、地铁隧道相匹配的叶型和机号,其技术性能指标达到或部分超过国外同类产品。
SDF系列隧道式轴流风机性能参数
型号 叶轮直径(mm) 风量(m3/h) 全压(Pa) 转速(r/min) 装机容量(kw) 噪声LAdB(A)
3.5 350 4000 343 2900 O.75 ≤74
4 400 5000 343 2900 O.75 ≤75
4.5 450 6500 343 2900 1.1 ≤76
5 500 8000 343 1450 1.1 ≤77
5.6 560 12000 441 1450 2.2 ≤81
6.3Ⅰ 630 17000 490 1450 3 ≤83
6.3Ⅱ 630 18000 490 1450 3 ≤83
7 700 26000 588 1450 5.5 ≤87
8Ⅰ 800 30000 441 1450 5.5 ≤85
8Ⅱ 800 30000 539 1450 7.5 ≤86
9Ⅰ 900 35000 588 960 7.5 ≤88
9Ⅱ 900 40000 588 1450 11 ≤90
10Ⅰ 1000 40000 490 960 7.5 ≤87
10Ⅱ 1000 48000 588 960 11 ≤89
10Ⅲ 1000 50000 686 1450 11 ≤90
11.2 1120 60000 686 960 18.5 ≤91



SDF系列隧道式轴流风机性能参数

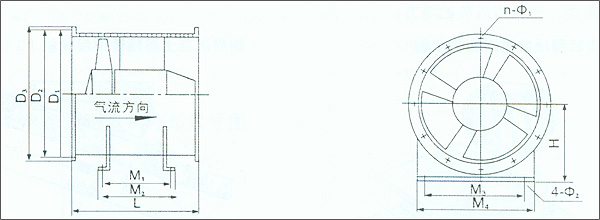

型号 D1 D2 D3 M1 M2 M3 M4 L H N-Φ1 Φ2
3.5 Φ356 Φ392 Φ422 210 250 200 240 300 240 6-Φ8.5 Φ10.5
4 Φ408 Φ444 Φ474 280 320 200 240 400 266 8-Φ8.5 Φ10.5
4.5 Φ458 Φ494 Φ524 280 320 200 300 400 290 8-Φ8.5 Φ10.5
5 Φ508 Φ554 Φ594 350 390 300 400 500 316 10-Φ8.5 Φ10.5
5.6 Φ568 Φ614 Φ654 420 460 300 400 600 342 10-Φ8.5 Φ10.5
6.3 Φ640 Φ686 Φ726 490 530 400 500 700 380 10-Φ8.5 Φ10.5
7 Φ710 Φ766 Φ816 490 530 500 600 700 428 10-Φ8.5 Φ14.5
8 Φ810 Φ866 Φ916 490 530 500 600 700 487 12-Φ10.5 Φ14.5
9 Φ910 Φ970 Φ1016 620 680 600 700 880 538 12-Φ10.5 Φ14.5
10 Φ1010 Φ1070 Φ1118 620 680 600 700 890 600 12-Φ10.5 Φ16.5
11.2 Φ1130 Φ1190 Φ1238 710 780 730 790 1020 660 14-Φ12.5 Φ16.5
