GDF系列离心式管道风机
    GDF系列离心式管道风机，系本公司在吸取国外先进技术的基础上加以改进制成的新型产品，该产品可直接与风管联接，性能好、运转平稳、噪声低、结构合理紧凑、安装方便、是九十年代填补国内空白替代进口的新产品。
风机结构：叶轮由多个前向圆弧铝合金叶片、前盘、后盘组成，均采用机械化模具制作而成，并经静、动平衡校验，运转平稳可靠，具有良好的空气动力性能。
机壳采用镀锌钢板或不锈钢板，经机械化及模具加工后点焊拼接而成。结构牢固、合理紧凑。电机支座采用镀锌板经机械化模具制作成形。
电机均用单支撑外旋转电机，叶轮固定在电机外壳上，电机支撑端固定在电机支座上，电机支座固定在机壳顶板上，由电机外壳旋转直接驱动叶轮运转。
风机用途：该产品可广泛用于宾馆、商场、医院、影剧院、歌舞厅、礼堂、大专院校和科研单位，以及工业与民用建筑内的通风换气。
使用条件：
输送气体的种类；空气和其他不自然的、无腐蚀性的、对人体无害的气体。
气体内的杂质；气体内不许有粘性物质，所含的尘土及硬质颗粒物不大于1 20mg／m3。
气体温度使用范围：一20℃～80℃。
该系列风机仅适用于在室内安装，并应按样本主视图方位安装，不得上下颠倒安装，不准侧立安装，否则会影响电机使用寿命。如需装于室外，必须考虑电机的防雨措施。
设计选用说明：该管道风机属前向多翼型离心通风机，在相同风量、风压情况下，其噪声比轴流风机低的多。本系列风机的风量、风压、噪声等参数是根据许多工程实际需要而提出的，故广泛适用于公共场所的送、排风系统。
         在该风机外壳顶面上标有出风方向的箭头，可避免反向安装，保证送、排风系统的正常使用。当被输送低温空气有可能造成机壳和管道外表面结露时，应设计保温层。风机的噪声是在额定风量、风压未接风管时的距进风口一米处测得的平均数，配有进、排风管，则噪声将有所衰减。对于噪声要求较高的场合，应在进、排风管道上配置消声弯头或消声器。风机配用单相(220V)电机的电源线图放置在风机电源接线盒内。
         风机运行时振动小，一般不需采取减振措施。若设计认为有必要，可在风机支承处加减振橡胶或减振弹簧。

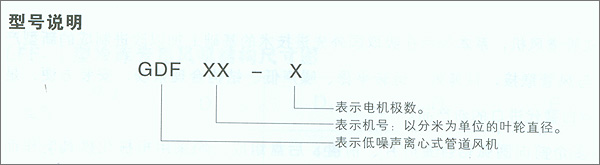

性能参数
型号 风量m3/h 全压Pa 转速(r/min) 电压(V) 电流(A) 电机功率(kw) 噪声dB(A) 重量(Kg)
GDF2.5-8 550 91 700 220 0.50 0.04 46 21
GDF3.0-8 1000 138 700 380 0.52 O.09 52 27
GDF4.0-10 2000 170 550 380 0.87 0.18 56 51
GDF4.0-8 2400 260 690 380 1.49 O.37 60.5 51.5
GDF4.5-10 3000 221 550 380 1.49 O.37 60 62
GDF5.0-10 4000 276 550 380 2.30 0.65 63 78

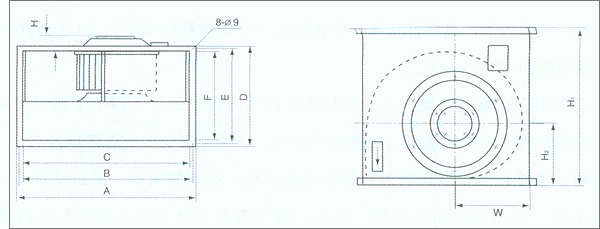

外型尺寸单位：㎜
型号 A B C D E F H H1 H2 W
GDF2.5-8 460 440 418 290 270 248 70 480 180 196
GDF3.O-8 540 522 498 340 322 298 70 560 210 231
GDF4.0-10 740 720 698 440 420 398 72 780 278 317
GDF4.0-8 740 720 698 440 420 398 72 780 278 317
GDF4.5-10 780 760 738 490 470 448 83 810 305 336
GDF5.0-8 840 820 798 540 520 498 122 880 328 366
