BDW 3-88-11 (BDW4—87—4)型玻璃钢离心式屋顶风机
4-75-12
    一、适用范围
    本机适用于化工、轻工、食品、医疗、冶金等工矿企业、机关单位、宾馆、体育馆，作为通风排风设备。
    二、结构原理
    本风机采用(FR P)玻璃钢材料制作，采用无级调速外旋电机，主要有口十轮、电机、集风器、扩压环等组成。
    三、设备特点
    本机具有耐腐蚀、噪声低、耗电省、重量轻、安装简单、美观大方、可调节风量等特点。
BDW 3-88-11 (BDW4—87—4)系列性能参数
4-75-12
机号No 转速(r/min) 风量(m3/h) 风压mmH20 电机型号 装机容量(kw) 噪声dB(A) 重量(kg)
2.8 1450 800-1300 19–12 YDFW0.12-4 0.12 ≤55 35
4 890 1500-2700 25–17 YDFW0.25-6 0.25 ≤57 50
5.6 850 3000-6500 38–22 YDFW0.8-6 0.8 ≤60 75
6.3 890 6100-10800 49–24 YDFWl.8-6 1.8 ≤65 75
7.1 890 2500-14500 60–35 YDFW3.0-6 3.0 ≤70 120

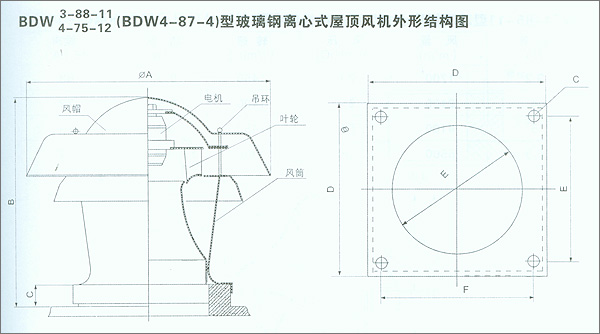

BDW 3-88-11 (BDW4—87—4)型玻璃钢离心式屋顶风机安装尺寸
4-75-12
机号
No		 ΦA
最大直径		 B
总高		 C
底座高		 D
底座长×宽		 E
进风管直径		 F
地脚孔距		 G
地脚孔直径		 地脚基础
尺寸：长×宽
2.8 Φ650 560 60 360×360 Φ280 290×290 4-Φ12 350×350
4 Φ885 660 80 510×510 Φ400 410×410 4-Φ12 490×490
5.6 Φ1212 935 80 700×700 Φ550 530×530 4-Φ14 680×680
6.3 Φ1406 1050 100 810×810 Φ630 650×650 4-Φ18 790×790
7.1 Φ1580 1235 100 910×910 Φ710 730×730 4-Φ18 890×890
