F4-72玻璃钢离心风机
    F4—72玻璃钢离心风机系列是我公司在原有4—72离心风机的基础上设计的新型风机，保留了原型风机的空气动力学性能，又用特殊工艺制作，具有效率高、噪声低、质轻高强、耐腐蚀，抗老化等优点。
    本系列风机广泛应用于一般工厂及各类建筑物的通风换气，且特别适用于化工、电镀、医药等特殊行业，对输易燃易爆气体的场所，可选用BF4—72玻璃钢防爆离心风机，该系列风机与其它风机相比较，更具有良好的使用性能和使用寿命。
    如用户需要风机机架请在订货时说明。其中C式传动、6A以上玻璃钢离心风机外形结构安装尺寸，在订购风机的同时，按照各机号，另行提供图纸，也可参照用户要求生产。
    风机型式、传动方式

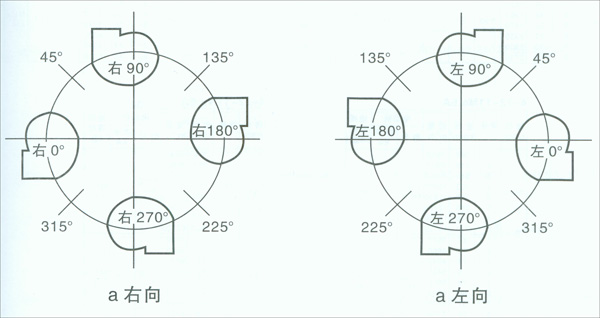

    风机可制成左旋和右旋两种形式，从电机一端正视，叶轮按顺时针方向旋转，称为右旋风机，以“右”表示；按逆时针方向旋转，称为左旋风机，以“左”表示。风机的出口位置，以机壳的出风口角度表示。风机转向及出风口位置示意图如下：

F4—72型玻璃钢离心通风机性能与选用件表
4-72-11 No.2.8A
转数r/min 序号 全压kg/m3 流量m3/h 电动机 地脚螺栓（4套）
型号 功率kw
2900 1 97 1330 Y90S-2 1.5 M10×250
2 94 1490
3 94 1650
4 86 1810
5 80 1970
6 73 2130
7 67 2290
8 60 2450
4-72-11 No.3.6A
转数r/min 序号 全压kg/m3 流量m3/h 电动机 地脚螺栓（4套）
型号 功率kw
2900 1 165 2930 Y100L-2 3 M10×250
2 162 3284
3 157 3638
4 150 3992
5 141 4346
6 132 4700
7 120 5054
8 109 5403
1450 1 41 1470 Y90S-4 1.1 M10×250
2 40 1640
3 39 1820
4 38 1990
5 36 2170
6 33 2350
7 30 2530
8 28 2710
4-72-11No.3.2A
转数r/min 序号 全压kg/m3 流量m3/h 电动机 地脚螺栓（4套）
型号 功率kw
2900 1 127 1975 Y90L-2 2.2 M10×250
2 123 2210
3 119 2450
4 112 2670
5 104 2930
6 96 3165
7 88 3400
8 80 3640
1450 1 32 991 Y90S-4 0.75 M10×250
2 31 1120
3 30 1253
4 27 1385
5 26 1515
6 24 1646
7 22 1778
8 20 1910
4-72-11No.4A
转数r/min 序号 全压kg/m3 流量m3/h 电动机 地脚螺栓（4套）
型号 功率kw
2900 1 204 4020 Y132S1-2 5.5 M10×250
2 200 4510
3 194 4990
4 185 5480
5 174 5970
6 163 6450
7 148 6940
8 134 7420
1450 1 51 2010 Y90S-4 0.75 M10×250
2 50 2250
3 49 2500
4 47 2740
5 44 2980
6 41 3220
7 38 3470
8 34 3710
4-72-11N0.5A
转数r/min 序号 全压kg/m3 流量m3/h 电动机 地脚螺栓（4套）
型号 功率kw
2900 1 324 7950 Y160M2-2 11 M12×320
2 319 8917
3 313 9880
4 303 10850
5 290 11830
6 268 12780
7 246 13750
8 224 14720
1450 1 81 3977 Y100M1-4 2.2 M10×250
2 79 4460
3 78 4943
4 76 5426
5 72 5909
6 66 6392
7 61 6875
8 56 7358
4-72-11No.4.5A
转数r/min 序号 全压kg/m3 流量m3/h 电动机 地脚螺栓（4套）
型号 功率kw
2900 1 258 5730 Y122M-4(B835) 7.5 M10×250
2 2541 6420
3 246 7120
4 236 4810
5 222 8500
6 207 9200
7 189 9890
8 170 10580
1450 1 65 2860 Y90S-4 1.1 M10×250
2 64 3210
3 62 3550
4 59 3900
5 56 4240
6 52 4590
7 47 4940
8 43 5280
4-72-11No.6A
转数r/min 序号 全压kg/m3 流量m3/h 电动机 地脚螺栓（4套）
型号 功率kw
1450 1 116 6840 Y122M-4(B835) 4 M10×300
2 114 4680
3 112 8520
4 109 9360
5 104 10200
6 96 11040
7 88 11880
8 80 12720
960 1 51 4520 Y100L-6 1.5 M10×300
2 50 5070
3 49 5620
4 48 6170
5 45 6720
6 42 7270
7 38 7820
8 35 8370
4．72—1 1 NO．6C
转数r/min 序号 全压kg/m3 流量m3/h 轴功率kw 电动机 二角皮带型根带号数号 风机槽轮代号 电机槽轮代号 电动机滑轨（2套）代号
型号 轴功率kw
1600 1 142 7560 3.55 Y132S-4 5.5 B2-2240 38-B2-240 32-B2-260 3912-013
2 139 8500 3.74
3 137 9400 3.74
4 133 10300 3.92
5 126 11200 4.1
6 117 12200 4.2
7 107 13100 4.4
8 98 14000 4.55
1250 1 86 5920 1.98 Y100L2-4 3 B2-2240
B2-2240		 38-B2-240
38-B2-240		 28-B2-210
28-B2-210		 3912-013
3912-013
2 84 6640 1.77
3 83 7360 1.89
4 81 8100 1.96
5 77 8800 2.03
6 71 9500 2.08
7 65 10250 2.12
8 59 11000 2.15
1120 1 70 5300 1.23 Y100L1-4 2.2 A2-2240 38-A2-240 28-B2-190 3912-013
2 68 5250 1.26
3 67 6600 1.34
4 65 7250 1.41
5 62 7900 1.47
6 57 8530 1.50
7 53 9170 1.54
8 48 9800 1.56
1000 1 55 4730 O.86 Y100L1-4 2.2 A2-2240 38-A2-240 22-B2-165 3912-013
2 54 5300 0.9
3 53 5880 0.95
4 52 6450 1.0
5 49 7030 1.03
6 46 7300 1.03
7 42 8200 1.10
8 68 8750 1.10
900 1 45 4250 0.632 Y100L1-4 2.2 A2-2240 38-A2-240 22-B2-165 3912-013
2 44 4750 0.661
3 43 5270 0.69
4 42 5800 0.73
5 40 6400 0.766
6 37 6800 0.775
7 34 7350 0.787
8 31 7850 0.805
800 1 34 3780 0.43 Y90S-4 1.1 A2-2240 38-A2-240 22-B2-130 3912-013
2 33 4240 0.44
3 32 4700 0.46
4 31 5160 0.49
5 30 5610 0.50
6 28 6080 0.53
7 25 6540 0.52
8 23 7000 O.53

4-72-11No.8C
转数r/min 序号 全压kg/m3 流量m3/h 电动机 二角皮带
型根带
号数号		 风机槽轮
代号		 电机槽轮代号 电动机滑轨（2套）代号
型号 轴功率kw
1250 1 154 14000 Y160M-4 11 B3-2800 65-B3-320 38-B3-275 3910-014
2 151 15700 38-B3-275
3 148 17400 38-B3-275
4 144 17100 38-B3-275
5 137 20800 42-B3-275
6 127 22500 42-B3-275
7 116 24200 42-B3-275
1120 1 123 12500 Y132M-4 7.5 B2-2800 65-B2-320 38-B2-250


3912-014



3912-013
2 121 14050 Y132M-4 7.5
3 119 15560 Y132M-4 7.5
4 116 17100 Y132M-4 7.5
5 110 18620 Y132M-4 7.5
6 102 20120 Y160M-4 11
7 93 21650 Y160M-4 11
1000 1 98 11200 Y132S-4 5.5 B2-2500 65-B2-320 32-B2-220 3912-013
2 97 12600 Y132S-4 5.5 32-B2-220 3912-013
3 95 13900 Y132S-4 5.5 32-B2-220 3912-013
4 92 15300 Y132S-4 5.5 32-B2-220 3912-013
5 88 16600 Y132M-4 7.5 38-B2-220 3912-014
6 81 18000 Y132M-4 7.5 38-B2-220 3912-014
7 74 19300 Y132M-4 7.5 38-B2-220 3912-014
900 1 79 10050 Y112M-4 4 B2-2240 65-B2-320 38-B2-200 3912-013
2 78 11300 Y112M-4 4
3 77 12500 Y112M-4 4
4 75 13750 Y112M-4 4
5 71 14950 Y112M-4 4
6 66 16200 Y132S-4 5.5
7 60 17400 Y132S-4 5.5
800 1 63 9950 Y100L2-4 3 B2-2240 65-B2-320 28-B2-175 3912-013
2 62 10000
3 61 11140
4 59 12200
5 56 13300
6 52 14400
7 47 15500
710 1 49 7920 Y100L1-4 2.2 B2-2240 65-B2-320 28-B2-155 3912-013
2 48 8890
3 47 9850
4 46 10810
5 44 11780
6 41 12740
7 38 13710

4-72-11No.10C
转数r/min 序号 全压kg/m3 流量m3/h 电动机 二角皮带
型根带
号数号		 风机槽轮代号 电机槽轮代号 电动机滑轨（2套）代号
型号 轴功率kw
1250 1 239 34800 Y225S-4 37 B7-3750 65-B7-400 60-B7-345 3912-017
2 236 37850 65-B7-400 60-B7-345
3 227 41300 65-B7-400 60-B7-345
4 216 44050 65-B7-400 60-B7-345
5 204 47100 65-C5-400 60-C5-345
6 109 50150 65-C5-400 60-C5-345
1120 1 192 31200 Y180L-4 22 B5-3000 56-B5-400 48-B5-310 3912-014
2 189 33900 Y200L-4 30 B5-3000 56-B5-400 48-B5-310
3 182 36700 Y200L-4 30 B5-3000 56-B5-400 48-B5-310
4 173 39450 Y200L-4 30 B6-3000 56-B5-400 48-B5-310
5 163 42100 Y200L-4 30 B6-3000 56-B6-400 48-B6-310
6 152 45000 Y200L-4 30 B6-3000 56-B6-400 48-B6-310
1000 1 153 27800 Y180M-4 18.5 B4-3000 65-B4-400 48一B4-275 3912-014
2 151 30300 Y180M-4 18.5 48一B4-275
3 145 32700 Y180M-4 18.5 48一B4-275
4 138 35200 Y180M-4 18.5 48一B4-275
5 130 37650 Y180L-4 22 48一B4-275
6 121 40100 Y180L-4 22 48一B4-275
900 1 124 25050 Y160L-4 15 B3-3000 65-B3-400 42-B3-250 3912-014
2 122 27250
3 117 29470
4 112 31680
5 105 33890
6 98 36100
800 1 98 22150 Y160M-4 11 B3-3000 65-B3-400 38-B3-220 3912-014
2 96 24140
3 93 26130
4 88 28120
5 83 30110
6 78 32100
710 1 77 19780 Y132M-4 7.5 B2-2800 65-B2-400 38-B2-195 3912-014
2 76 21520
3 73 23270
4 70 25000
5 66 26750
6 61 28500
630 1 61 17540 Y132S-4 5.5 B2-2800 65-B2-400 32-B2-175 3912-013
2 61 19100
3 60 20650
4 58 22180
5 55 23750
6 52 25280
560 1 48 15600 Y1OOL2-4 3 B2-2500 65-B2-400 28-B2-155 3912-013
2 47 16970 Y1OOL2-4 3
3 45 18350 Y1OOL2-4 3
4 43 19720 Y112M-4 4
5 41 21100 Y112M-4 4
6 38 22470 Y112M-4 4
500 1 39 13910 Y100L2-4 3 B2-2500 28-B2-155 28-B2-140 3912-013
2 38 15150
3 36 16385
4 35 17620
5 33 18860
6 30 20100

4—72—11N0.12C
转数r／min 序号 全压kg/m3 流量m3/h 电动机 二角皮带型根带号数号 风机槽轮代号 电机槽轮代号 电动机滑轨代号
型号 功率kw
1000 1 221 48100 Y250M－4 55 C5-3750 75－C5－480 60-C5-320 3912-017
2 127 52340 C5-3750 75－C5－480 60-C5-320
3 209 56580 C5-3750 75－C5－480 60-C5-320
4 199 60820
5 188 65060 C5-3750 75－C6－480 60-C6-320
6 175 69300 C6-3750 75－C6－480 60-C6-320
900 1 178 43200 Y225M－6 30 C4-4250 75－C4－480 60-C4-450 3912-017
2 176 47000 Y225M－6 30
3 169 50800 Y225M－6 30
4 161 54600 Y250M－6 37
5 152 58400 Y250M－6 37
6 171 62200 Y250M－6 37
800 1 141 38600 Y200L2－6 22 C3-4250 75－C3－480 48-C3-400 3912-015
2 139 42000 Y200L2－6 22 48-C3-400 3912-015
3 135 45420 Y200L2－6   48-C3-400 3912-015
4 127 48860 Y200L2－6 22 48-C3-400 3912-015
5 120 52300 Y200L2－6 30 60-C3-400 3912-017
6 112 55700 Y225M2－6 30 60-C3-400 3912-017
710 1 111 34200 Y225M－6 18.5 C2-3750 75－C2－480 48-C2-360
2 108 37260 C2-3750 75－C2－480 48-C2-360
3 106 40260 C3-3750 75－C3－480 48-C2-360 3912-015
4 102 43320
5 95 46380
630 1 88 30400 Y180L－6 15 C2-3750 75－C2－480 42-C2-310 3912-014
2 87 33100
3 84 35300
4 79 38500
5 75 41200
6 70 43900
560 1 69 27000 Y160M－6 7.5 C2-3750 75－C2－480 38-C2-280 3912-014
2 58 29380 Y160M－6 7.5 38-C2-280
3 56 31750 Y160M－6 7.5 38-C2-280
4 63 34140 Y160L－6 11 42-C2-280
5 59 36520 Y160L－6 11 42-C2-280
6 55 38900 Y160L－6 11 42-C2-280
500 1 55 24100 Y132M2－6 5.5 C2-3750 75－C2－480 38-C2-250 3912-014
2 54 26240 Y132M2－6 5.5
3 53 28380 Y132M2－6 5.5
4 50 30520 Y160M－6 7.5
5 47 32600 Y160M－6 7.5
6 44 34800 Y160M－6 7.5
450 1 45 21650 Y132M1－6 4 C2-3750 75－C2－480 32-C2-225 2612-013
2 44 23060 Y132M1－6 4 3612-013
3 42 25470 Y132M1－6 4 3612-013
4 40 27380 Y132M1－6 4 3612-013
5 38 29200 Y132M2－6 5.5 3912-014
6 35 31200 Y132M2－6 5.5




机号 进风口 出风口 安装及外形尺寸
D1 D2 D3 连接螺栓 B1 B2 B3 B4 B5 B6 速连螺检孔 A1 A2 A3 A4 A5 A6 A7
规格 个数 直径 个数 间距
M(d)X1n n1 d2 n2 n2xb1 n4xb2
NO6 Φ650 Φ650 Φ708 M18x18 16 420 456 476 480 510 534 Φ7 24 6x76 6x85 420 283 590 460 166 410 482
NO8 Φ800 Φ860 Φ918 M12x35 16 560 625 669 640 700 764 Φ15 20 5x125 5x140 560 349.5 697 520 175 440 644
NO10 Φ1000 Φ1605 Φ1123 M12x35 16 700 765 809 800 860 906 Φ15 20 5x153 5x172 700 429.5 759 520 164 440 790
NO12 Φ1200 Φ1270 Φ1328 M12x35 24 840 900 949 960 1008 1066 Φ15 24 6x150 6x168 840 49.5 933 700 204 620 930

安装及外形尺寸 叶轮重量 风机重量(kg)I不包括电机重量
B1 B2 B3 B4 B5 E1 E2 E3 E4 E5 E6 H1 H2 H3 H4 L S 地肢螺栓
M(d2)X12m(d3)x13
530 109 480 392 572 482 662 1144 700 250 390 295 1348 2 526 700 964 M24x500M12x300 33 C366
D337
590 112.5 510 523 763 643 883 1526 940 280 520 360 1560.5 2 699 920 1286 M24x630M16x400 98 C720
D710
590 94.5 510 653 953 803 1103 1908 1180 280 520 360 1710.5 2 859 1150 1606 M24x830M12x400 12 D850
D840
780 129.5 700 783 1143 963 1323 2288 1420 375 500 360 2087.5 5 999 1380 1926 M30x750M16x400 193 C1190
D1180

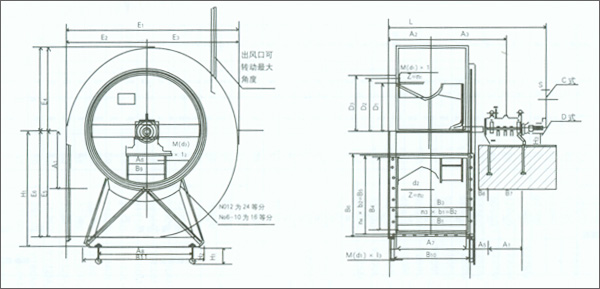

No.6.8.10.12.C离心通风机安装及外型尺寸

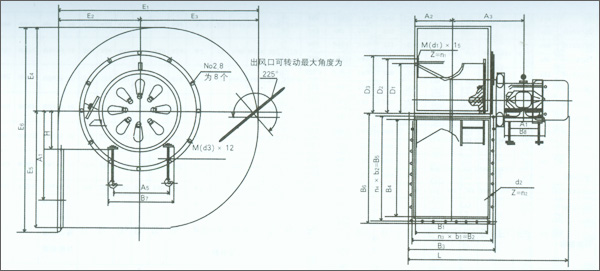

机号 进风口 出风口
D1 D2 D3 连接螺栓 B1 B2 B3 B4 B5 B6 螺栓孔
规格个数
 直径个数间距
M(d2)×11n1 d2 n2 n3b2 n4b2
No2.8 配用电动机B35型 Y90S-2 Φ280 Φ306 Φ324 M8×16 8 196 228 250 224 255 227 Φ7 12 3×76 3×85
No3.2 Y90S-4 Φ320 Φ350 Φ367 M8×16 16 224 255 278 255 288 309 Φ7 12 3×85 3×96
Y90L-2
No3.6 Y90S-4 Φ360 Φ384 Φ415 M8×16 16 252 285 306 288 316 341 Φ7 12 3×95 3×106
Y100L-2
No4 Y90S-4 Φ400 Φ440 Φ462 M8×18 16 280 314 336 320 356 374 Φ7 16 4×78.5 4×89
Y132S-2
No4.5 Y90S-4 Φ450 Φ490 Φ512 M8×18 16 315 350 371 360 396 414 Φ7 16 4×87.5 4×99
Y132S-2
No5 Y100L-4 Φ500 Φ550 Φ572 M8×18 16 350 384 406 400 434 454 Φ7 16 4×96 4×108
Y160M-2
No6 Y100L-6 Φ600 Φ650 Φ676 M8×18 16 420 455 476 480 510 534 Φ7 20 5×91 5×102
Y112M-4

安装及外形尺寸 叶轮重量(公斤) 风机重(公斤)不包括电机 电机重量
(公斤)
A1 A2 A3 A4 A5 B7 B8 E1 E2 E3 E4 E5 E6 H 地脚螺栓 L
M(d)×12
196 100 208.5 140 100 100 130 464 186 268 225.5 309 560 90 M8×250 487 6 20 22
224 114 222.5 140 100 180 130 515 209.5 305.5 257.5 353.5 636 90 M8×250 515 7 25 23
235 140 125 180 155 90   540 26
252 128 236.5 140 100 180 130 579 235.5 343.5 289.5 397.5 712 90 M8×250 543 6 31 23
263 160 140 205 176 100 M10×250 803 25
280 143 252.5 140 100 180 130 646 264.5 381.5 322 442 789 90 M8×250 574 16 54 23
305 216 140 280 200 132 M10×250 709 66.5
315 160.5 270 140 100 180 130 726 297 429 362 497 884 90 M8×250 609 18 64 23
322.5 216 140 280 200 132 M10×250 744 70.5
350 178 314 160 140 205 176 806 329 477 402 552 979 100 M10×250 704 23 76 35
394 254 210 325 270 160 M12×320 874 128
420 213 349 160 140 205 176 967 395 572 482 662 1169 100 M10×250 774 29 106 32
356 190 140 245 180 112   794 49
