DWT一Ⅲ型玻璃钢屋顶风机
    本公司在DWT—II型玻璃钢离心式屋顶风机的基础上，消化吸收国际技术研制开发的新一代产品，机号自2．8*一8*，风量自1 000—32000m3／h，全压80-700Pa，具有效率高、体积小、噪声低、防腐性能优良屋面保护等特点。
一、主要部件简介
1、风机座：采用玻璃钢制作，具有质轻、耐腐蚀等特点，且与建筑物结构设计完美融合。
2、电机座：采用金属制作外表用树脂防腐处理，也可用不锈钢制作，具有拆装方便，耐腐蚀等特点。
3、叶轮：采用玻璃钢一次性模压成型，强度高、使用寿命长。
4、电机：采用户外立式电机或外转子低噪声电机，运转性能稳定。
5、风机上下段外壳：采用玻璃钢制作，流线型设计，气流阻力小，具有质轻、耐腐蚀等特点。
6、防鸟网：采用不锈钢制作，具有耐腐蚀等特点。
7、风机整流罩采用玻璃钢制作，具有防水、防潮、质轻、耐腐蚀等特点。

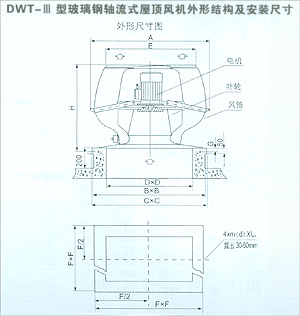

DWT一Ⅲ型玻璃钢轴流式屋顶风机外形结构及安装尺寸
机号 A B C H E F D G M(d)xL1
2.8 690 605 615 615 500 575 370 60 M8x
200
3.15
3.55
4.0 935 880 890 722 700 850 645 70 M8x
200
4.5
5.0
5.6 1135 1170 1180 935 800 1140 935 70 M10x
250
6.3
7.1 1380 1420 1435 1135 970 1655 1355 80 M12x
250
8
DWT一Ⅲ型离心式轴流式屋顶风机性能参数
机号 转速 风量 静压 装机容量 重量
No (r/min) (m3/h) (pa) (kw) (kg)
2.8 1440 1260 100 0.18 18
1040 150
2880 3080 100 0.55 20
2710 300
2300 500
3.15 1440 2050 80 0.25 19
1740 150
1450 200
2880 4370 150 1.1 24
3920 400
3470 600
3.55 1440 2880 100 0.55 21
2620 150
2320 200
2880 6270 150 2.2 29
5760 400
4930 700
4.0 960 2750 80 0.25 32
2590 100
2040 150
1440 4460 100 1.1 35
4030 200
3420 300
4.5 960 3940 100 O.55 34
3460 150
2760 200
1440 6280 150 1.1 39
5470 300
4680 400
5.0 720 4230 80 0.37 46
3870 100
2450 150
960 6120 100 O.75 46
5530 150
4470 200
1440 9650 150 2.2 52
8640 300
7740 400
机号 转速 风量 静压 装机容量 重量
No (r/min) (m3/h) (pa) (kw) (kg)
5.6 720 4860 150 0.37 67
1800 200
960 9040 100 0.75 67
8460 150
7800 200
1440 14040 150 3.0 77
12960 300
11160 500
6.3 720 909 100 0.75 80
7920 150
6210 200
960 12450 150 1.5 83
11760 200
9840 300
1440 20020 150 5.5 85
18970 300
17100 500
7.1 720 13800 100 1.1 96
12600 150
11400 200
960 17640 150 2.2 98
16170 200
14700 300
1440 27000 200 7.5 136
25400 300
24000 500
8.0 720 19800 100 2.2 146
18000 150
17200 200
960 26000 150 5.5 152
25020 200
24000 300
1440 40000 200 11 163
37800 300
35800 500
