DWT一Ⅱ型玻璃钢离心式屋顶风机
    本系列风机的派生系列有BDW4-75-12#(选用外转子调速电机，运转噪声低)；BDW87—4(选用户外防潮、防水电机)；WS-85-6及WT4-85-11(价格比较实惠)，根据不同使用场合，可供用户选择。
    机号自3#-10#，风量自878—31 436m3／h，全压自122-1072Pa，具有效率高、重量轻、噪声低、防腐性能优良等特点。
    一、主要部件简介
    1、风机座：采用玻璃钢制作，具有质轻、耐腐蚀等特点，且与建筑物结构设计完美融合。
    2、风帽：采用玻璃钢制作，外表光洁、曲线优美。
    3、叶轮：采用玻璃钢一次性模压成型，强度高、使用寿命长。
    4、电机：采用低噪声内转子电机或调速电机，运转性能稳定。
DWT一Ⅱ型玻璃钢离心式屋顶风机性能参数
机号 转速 风压 风量 装机容量 噪声 重量
No (r/min) (pa) (m3/h) (kw) dB(A) (kg)
3 1450 220 878 0.55 ≤57 88
210 925
188 1059
167 1130
122 1253
3.5 1450 299 1395 0.75 ≤59 95
285 1470
256 1682
227 1794
166 1990
4 1450 412 1887 1.1 ≤62 115
391 2083
372 2194
334 2510
298 2677
4.5 1450 495 2966 1.5 ≤63 154
471 3124
423 3574
376 3812
231 4514
5 1450 615 4068 2.2 ≤64 195
582 4285
522 4903
485 5438
378 6113
机号 转速 风压 风量 装机容量 噪声 重量
No (r/min) (pa) (m3/h) (kw) dB(A) (kg)
6 960 387 5024 1.5 ≤65 234
367 5512
330 6120
293 6782
223 7338
7 960 548 8015 3 ≤68 292
499 8804
448 9827
398 10836
371 11925
8 960 721 12563 5.5 ≤70 374
686 13565
654 14157
587 15824
521 16708
10 720 1072 22150 7.5 ≤72 396
1020 23298
916 26573
813 28395
702 31436

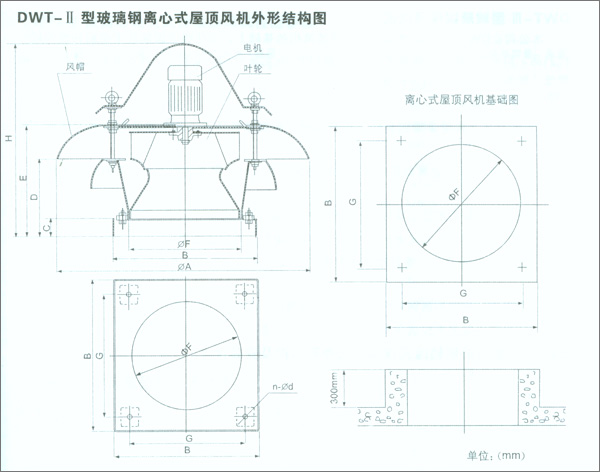

DWT一Ⅱ型玻璃钢离心式屋顶风机性能参数
机号 ΦA B C D E ΦF H G 4-Φd
3 690 430 70 277 382 300 702 350 16
3.5 805 480 70 298 418 350 758 400 16
4 920 520 70 328 463 400 803 450 16
4.5 920 570 80 343 493 450 833 500 18
5 1035 640 80 383 548 500 948 560 18
6 1250 820 80 431 626 630 1026 740 20
7 1460 910 90 509 734 700 1229 810 20
8 1610 1050 90 563 818 800 1353 900 20
10 1840 1300 90 655 970 1000 1560 1150 20
